产品名称:深圳全控GK源头生产加工电机精准测量半空心轴旋转编码器
产品类别:旋转编码器
更新日期:2021-3-22
点 击 数:
  产品说明:

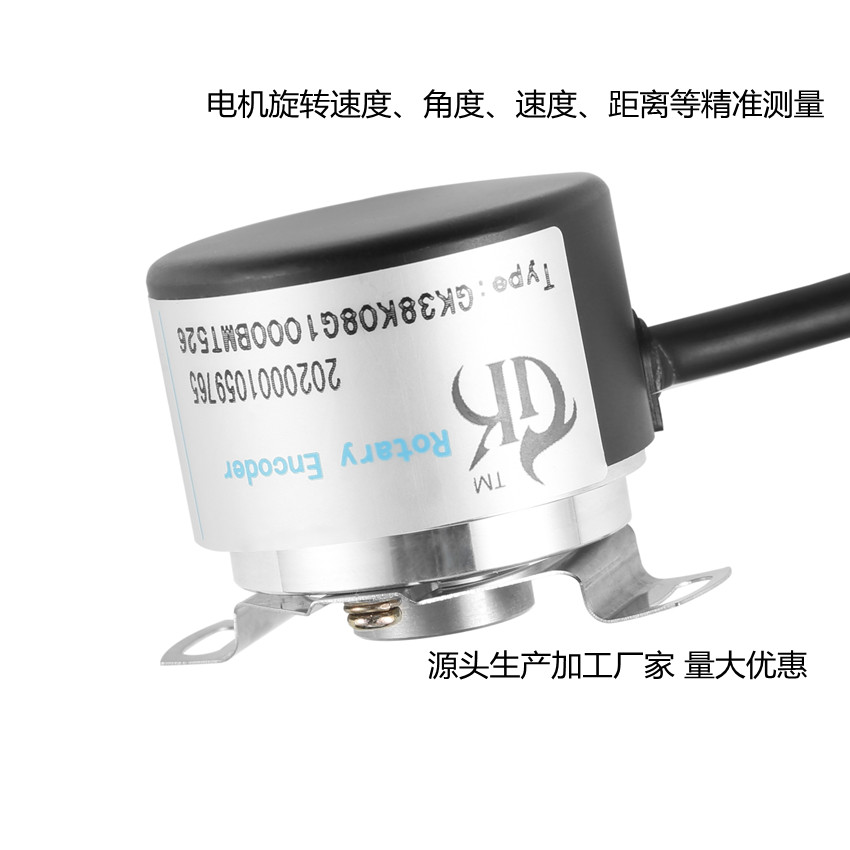

深圳全控GK源头生产加工电机精准测量半空心轴旋转编码器

本公司是源头厂家,产品齐全,厂家直销 编码器 旋转编码器 增量式编码器 旋转编码器光电编码器各种安装类型编码器 联轴器 弹性联轴器 各种尺寸联轴器 欢迎咨询我们
旋转编码器 联轴器 由于参数和尺寸,输出方式 分辨率 输出方式 电缆线长度不一样,收货地址 是否需要开具发票等因素,价格均不一样。如需采购需要提供具体参数和尺寸,使用环境,需求数量 收货地址及是否需要开具发票等信息以便我们客服或销售主管给您进行准确的全面报价。

本公司是源头厂家,产品齐全,厂家直销 旋转编码器  增量式编码器 编码器光电编码器各种安装类型编码器 联轴器 弹性联轴器 各种尺寸联轴器 欢迎咨询我们
旋转编码器 由于参数和尺寸,内孔尺寸 长度尺寸和安装类型不同收货地址 是否需要开具发票等因素,价格均不一样。如需采购需要提供具体安装类型和尺寸,使用环境,需求数量 收货地址及是否需要开具发票等信息以便我们客服或销售主管给您进行准确的全面报价。
生产精雕机 雕刻机 雕铣机 数控车床 数控机床 非标设备  机械 仪器等制造厂商使用旋转编码器配套的这些品牌都选择了我们:
旋转编码器用途:适用于自动控制、测量、机器人、XX工作台、注塑机、投影仪、圆盘鞋机、电子设备、印刷包装机械、计算机设备及数控设备、各种办公自动化及工控领域等精密工作环境。

旋转编码器特点:内部采用ASIC器件,可靠性高,寿命长,抗干扰性能强,不锈钢主轴具有更高的稳定性和防护能力,金属外壳更加牢固抗冲击。


旋转编码器及其工作原理
 旋转编码器是用来测量角度的装置。它分为单路输出和双路输出两种。单路输出是指旋转编码器的输出是一组脉冲,而双路输出的旋转编码器输出两组相位差90度的脉冲,通过这两组脉冲不仅可以测量转速,还可以判断旋转的方向。旋转编码器将测量到的角度量转换为数字脉冲信号输出,用来检测被检对象的角位移、角速度、角加速度、线位移、线速度和线加速度等,因而,应用十分广泛。旋转编码器增量式。测量到的角位置是什么位置;而增量式所测量的是转动体角位移的累计量。
旋转编码器有一个中心有轴的光电码盘,其上有环形通、暗的刻线,有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差(相对于一个周波为360度),将C、D信号反向,叠加在A、B两相上,可增强稳定信号;另每转输出一个Z相脉冲以代表零位参考位。     由于A、B两相相差90度,可通过比较A相在前还是B相在前,以判别旋转编码器的正转

旋转编码器优点:体积小、质量轻、结构紧凑、安装方便等。
旋转编码器外圆直径38MM
旋转编码器安装孔直径6MM
旋转编码器分辨率2500P/R 100P/R 256P/R 300P/R 600P/R 1000P/R 1024P/R  2000P/R 3600P/R

旋转编码器脉冲数2500P/R  2000P/R 1024P/R 1000P/R 600P/R 500P/R

旋转编码器安装类型 半空心轴 中空轴

旋转编码器输出方式可选电压输出 集电极开路输出 互补输出  推挽输出 长线驱动输出

旋转编码器电气连接可选电缆线侧出或插头侧出 或电缆线后出

旋转编码器标准电缆线长度2米 增加需要另外收费

旋转编码器期待你的咨询
