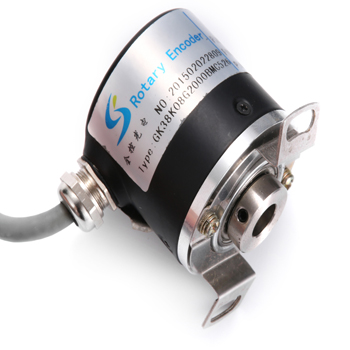

厂家直销深圳全控光电专业生产盲孔 半空心轴旋转编码器
旋转编码器结构紧凑合理，能承受较高的轴向和径向载荷，安装使用方便，可以配用GKP铝合金弹性联轴器或GKD工程塑料联轴器，不锈钢轴具有更高的稳定和防护能力，旋转编码器可适应更多应用环境，是性价比较高的优选产品.
旋转编码器报价为不含税价格，如需工票需另外收取税金。珠三角地区数量5个以上包邮。其它地区数量10个以上包邮。欢迎咨询订购。
旋转编码器自从出售之日起，无机械或人为损坏情况下质保壹年。部分产品质保18个月。
旋转编码器用途：适用于自动控制、测量、机器人、XX工作台、注塑机、投影仪、电子设备、印刷包装机械、非标设备及数控设备、各种办公自动化及工控领域等。
旋转编码器特点：内部采用ASIC器件，可靠性高，寿命长，抗干扰性能强，不锈钢主轴具有更高的稳定性和防护能力，金属外壳更加牢固抗冲击。
旋转编码器优点：体积小、质量轻、结构紧凑、高脉冲、安装方便等。
旋转编码器电气特性:
|
输出电路 |
集电极开路输出 |
电压输出 |
互补输出 |
长线驱动输出 |
|
电源电压Vcc |
5-26 |
5-26 |
5±0.25 5-26 |
5±0.25 5-26 |
|
消耗电流 |
≤80mA |
≤80mA |
≤80mA |
≤150mA |
|
负载电流 |
40mA |
40mA |
40mA |
60mA |
|
输出H高电平 |
最小Vcc*70% |
最小Vcc-2.5V |
最小Vcc-1.5V |
最小Vcc 3.4V |
|
输出低高电平 |
最大0.4V |
最大0.4V |
最大0.8V |
最大0.4V |
|
上升时间Tr |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
下降时间Tf |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
最高频率响应 |
300kHz |
300kHz |
300kHz |
300kHz |
旋转编码器机械特性:
|
每分钟最大转速r/min |
起动扭矩 |
轴最大负荷 |
抗冲击 |
抗振动 |
|
6000 |
＜0.05Nm |
径向50N轴向20N |
50G/11ms |
10G 10-2000Hz |
|
转动惯量 |
工作温度 |
储存温度 |
防护等级 |
重量 |
|
4X10-8kg㎡ |
-25~85℃ |
-35~95℃ |
IP51 |
100g |
旋转编码器的主要参数描述：
旋转编码器外径38MM
旋转编码器轴孔直径6MM 8MM 10MM
旋转编码器输出方式 电压 集电极开路 互补 推挽 长线驱动 叉分输出等
旋转编码器分辨率：100 200 300 600 500 1024 1000 2000 2500 3600 等
旋转编码器输入电压 5-24VDC 5VDC 12VDC 24VDC等
旋转编码器电气连接方式 可选电缆线侧出 电缆线后出
旋转编码器电缆长度标准长2米 可以按客户要求加长定做
旋转编码器是集光、机、电精密技术于一体的高新技术结晶。通过光电转换，可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出。
●订购旋转编码器时，请详细注明所选的型号、出线方式，每转输出脉冲数、电源电压、信号输出方式，并注意所选型号的机械安装尺寸是否满足您的要求。如有特殊要求请注明。
●旋转编码器每转输出脉冲数应根据下列公式选择：编码器每转对应的位移量（长度、角度）
旋转编码器每转对应的位移量（长度、角度）
每转输出脉冲数(p／r)=——————————————————
设计分辨率
●增量式旋转编码器轴旋转时，有相应的脉冲输出，其旋转方向的判别和脉冲数量的增减需借助外部的判向电路和计数器来实现。
●其计数起点可任意设定，并可实现多圈的无限累加和测量。还可以把每转发出的一个脉冲的Z信号，作为参考机械零位。
●旋转编码器的轴转一圈会输出固定的脉冲。对于光学式旋转编码器，输出脉冲数与编码光栅的刻线数相同。需要提高分辨率时，可利用90度相位差的A.B两路信号，对原信号进行倍频或更换高分辨率旋转编码器。
