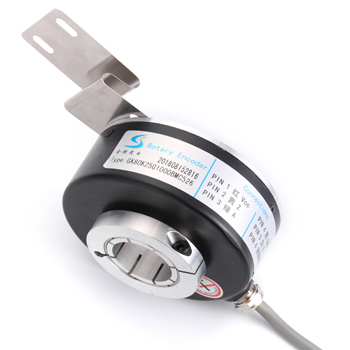

批发零售深圳全控光电全空心轴编码器 现货1000P/R编码

编码器外圆直径80MM
编码器安装孔直径20MM
编码器分辨率1000P/R
编码器可选1000P/R  2000P/R  2500P/R 3600P/R  1024P/R 600P/R  360P/R  100P/R等
编码器脉冲数1000P/转
编码器厚度43毫米
编码器输出方式集电极开路输出
编码器可选电压输出  互补输出  推挽输出  长线驱动输出  差分输出 等
编码器可替代多种进口品牌编码器

编码器电气特性:

输出电路	集电极开路输出	电压输出	互补输出	长线驱动输出
电源电压Vcc	5-26	5-26	5±0.25   5-26	5±0.25   5-26
消耗电流	≤80mA	≤80mA	≤80mA	≤150mA
负载电流	40mA	40mA	40mA	60mA
输出H高电平	最小Vcc*70%	最小Vcc-2.5V	最小Vcc-1.5V	最小Vcc 3.4V
输出低高电平	最大0.4V	最大0.4V	最大0.8V	最大0.4V
上升时间Tr	MAX 1us	MAX 1us	MAX 1us	MAX 200ns
下降时间Tf	MAX 1us	MAX 1us	MAX 1us	MAX 200ns
最高频率响应	100kHz	100kHz	100kHz	100kHz

编码器机械特性:

每分钟最大转速r/min	起动扭矩	轴最大负荷	抗冲击	抗振动
6000	＜0.03Nm	径向15N轴向10N	50G/11ms	10G 10-2000Hz
转动惯量	工作温度	储存温度	防护等级	重量
4X10-8kg㎡	-25~80℃	-30~85℃	IP51	70g
