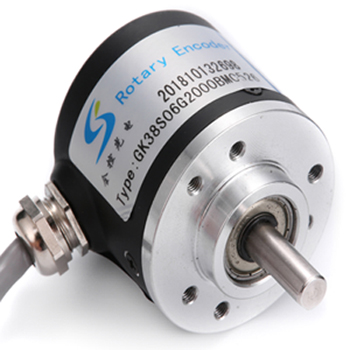

产品名称:批发零售深圳全控光电旋转编码器 现货推挽输出旋转编码器
产品类别:实心轴编码器
更新日期:2017-5-18
点 击 数:40
  产品说明:

批发零售深圳全控光电旋转编码器 现货推挽输出旋转编码器



旋转编码器外径38毫米

旋转编码器轴径6毫米

旋转编码器脉冲数100

旋转编码器分辨率100P/R

旋转编码器电气连接方式电缆侧出,电缆线长度2米

旋转编码器输出相ABZ三路信号

旋转编码器输出方式 电压输出  集电极开路输出  互补输出 长线驱动输出  推挽输出 差分输出等可选

旋转编码器电压5-24VDC

 深圳全控 旋转编码器 寿命长旋转编码器 抗干忧旋转编码器为不含税不含运费



 批深圳全控旋转编码器抗干忧旋转编码器可靠性高旋转编码器如需了解关于更多旋转编码器信息或参数请旺我们或致电我们



旋转编码器用途:适用于自动控制、测量、机器人、XX工作台、注塑机、投影仪、圆盘鞋机、电子设备、印刷包装机械、计算机设备及数控设备、各种办公自动化及工控领域等精密工作环境。



旋转编码器特点:内部采用ASIC器件,可靠性高,寿命长,抗干扰性能强,不锈钢主轴具有更高的稳定性和防护能力,金属外壳更加牢固抗冲击。



旋转编码器优点:体积小、质量轻、结构紧凑、安装方便等。



旋转编码器电气特性:

输出电路

集电极开路输出

电压输出

互补输出

长线驱动输出

电源电压Vcc

5-26

5-26

5±0.25   5-26

5±0.25   5-26

消耗电流

80mA

80mA

80mA

150mA

负载电流

40mA

40mA

40mA

60mA

输出H高电平

最小Vcc*70%

最小Vcc-2.5V

最小Vcc-1.5V

最小Vcc 3.4V

输出低高电平

最大0.4V

最大0.4V

最大0.8V

最大0.4V

上升时间Tr

MAX 1us

MAX 1us

MAX 1us

MAX 200ns

下降时间Tf

MAX 1us

MAX 1us

MAX 1us

MAX 200ns

最高频率响应

100kHz

100kHz

100kHz

100kHz

旋转编码器机械特性:

每分钟最大转速r/min

起动扭矩

轴最大负荷

抗冲击

抗振动

6000

0.03Nm

径向15N轴向10N

50G/11ms

10G 10-2000Hz

转动惯量

工作温度

储存温度

防护等级

重量

4X10-8kg

-25~80

-30~85

IP51

70g



旋转编码器是集光、机、电精密技术于一体的高新技术结晶。通过光电转换,可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出。

订购旋转编码器时,请详细注明所选的型号、出线方式,每转输出脉冲数、电源电压、信号输出方式,并注意所选型号的机械安装尺寸是否满足您的要求。如有特殊要求请注明。



旋转编码器每转输出脉冲数应根据下列公式选择:编码器每转对应的位移量(长度、角度)

                     编码器每转对应的位移量(长度、角度)

每转输出脉冲数(pr)=——————————————————

                         设计分辨率

 ●增量式旋转编码器轴旋转时,有相应的脉冲输出,其旋转方向的判别和脉冲数量的增减需借助外部的判向电路和计数器来实现。



其计数起点可任意设定,并可实现多圈的无限累加和测量。还可以把每转发出的一个脉冲的Z信号,作为参考机械零位。



旋转编码器的轴转一圈会输出固定的脉冲。对于光学式旋转编码器,输出脉冲数与编码光栅的刻线数相同。需要提高分辨率时,可利用90度相位差的A.B两路信号,对原信号进行倍频或更换高分辨率旋转编码器



全控光电技术经营理念:以技术求发展,以质量求生存,以管理求效益,以信誉求市场的创业精神,并且其使用寿命和性能已处于国际国内领先地位。科技以人为本,市场以优为先,我公司产品从关键零部件专机生产,关键元器件原装进口,关键工序专机自动化装配,从而保证了产品质量的一致性、高性能和用户的满意率。我公司重合同、守信用,欢迎广大用户选用本公司产品,届时我公司将以特有的企业文化竭诚为广大用户提供良好的服务。



◇选择我们旋转编码器理由:

◇有性价比才有竞争力专业的品质和超平的出厂价,是我司的核心竟争, 力。

◇制作优质旋转编码器产品
专业的管理团队和先进的生产设备是我们成就优质产品的有力保障,真诚欢迎你随时咨询。

◇一站式服务客户:放心、省心、舒心
从设计、制作、后加工、到快递送货上门我们实行一站式服务;与您精诚合作,共创双赢。



更多关于批发零售深圳全控光电旋转编码器 现货推挽输出旋转编码器选型疑问请联系我们,感谢您的光临!期待您的咨询!
